摘要：
在现代个人电脑中，显卡通常被视为由数千个流处理器组成、专用于高并行度图形渲染与人工智能计算的庞大算力引擎。然而，根据硬件开发社区及底层技术人员的最新深度分析，现代英伟达（NVIDIA）GPU 内部实际上隐匿着数十个基于开放指令集架构的 RISC-V 处理器核心。
这些低功耗核心在显卡芯片内部扮演着极其关键的“微型中央处理器”角色，甚至已经全面接管了原本需要主系统 CPU 执行的显卡驱动管理与硬件调度工作。

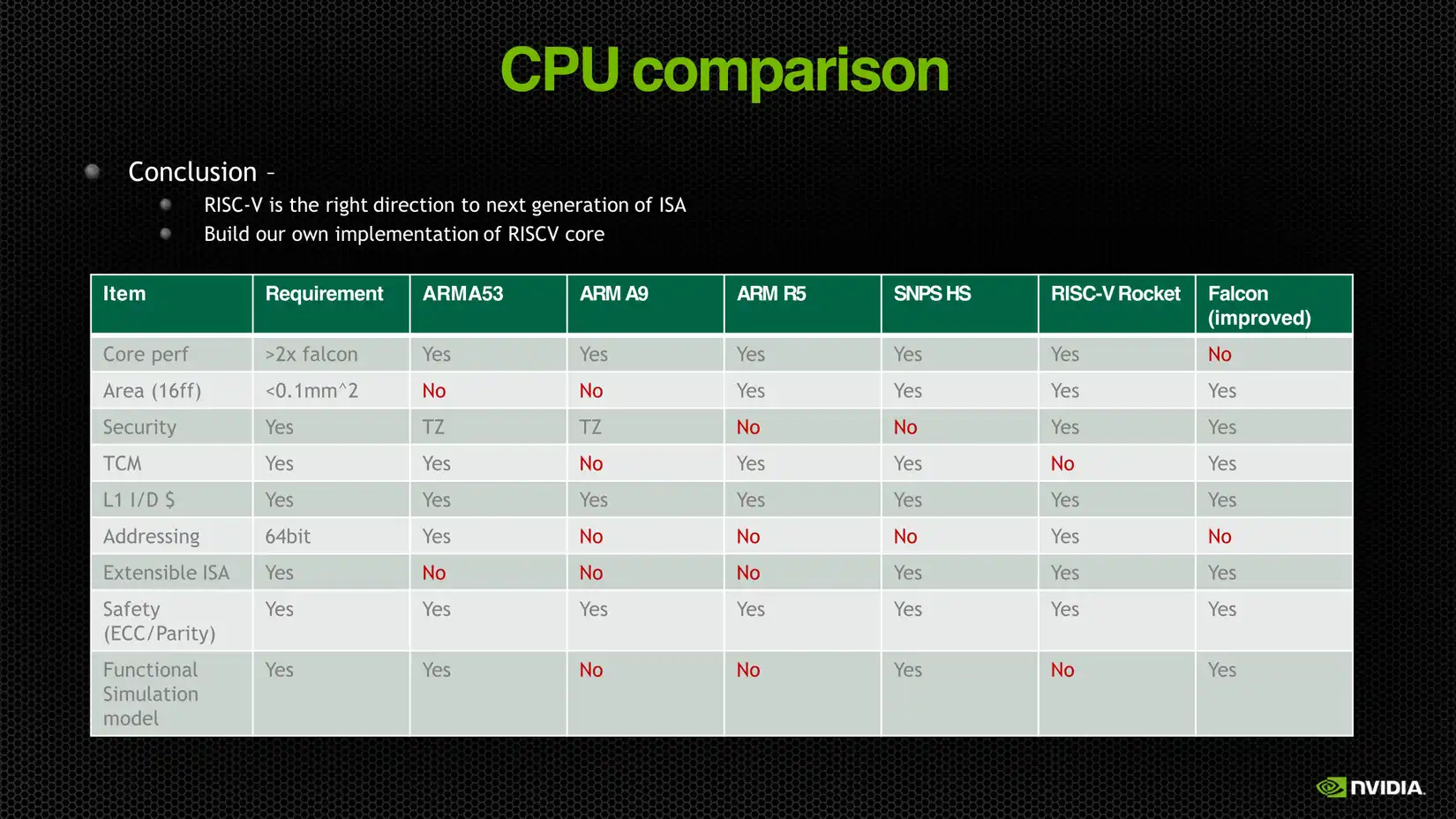

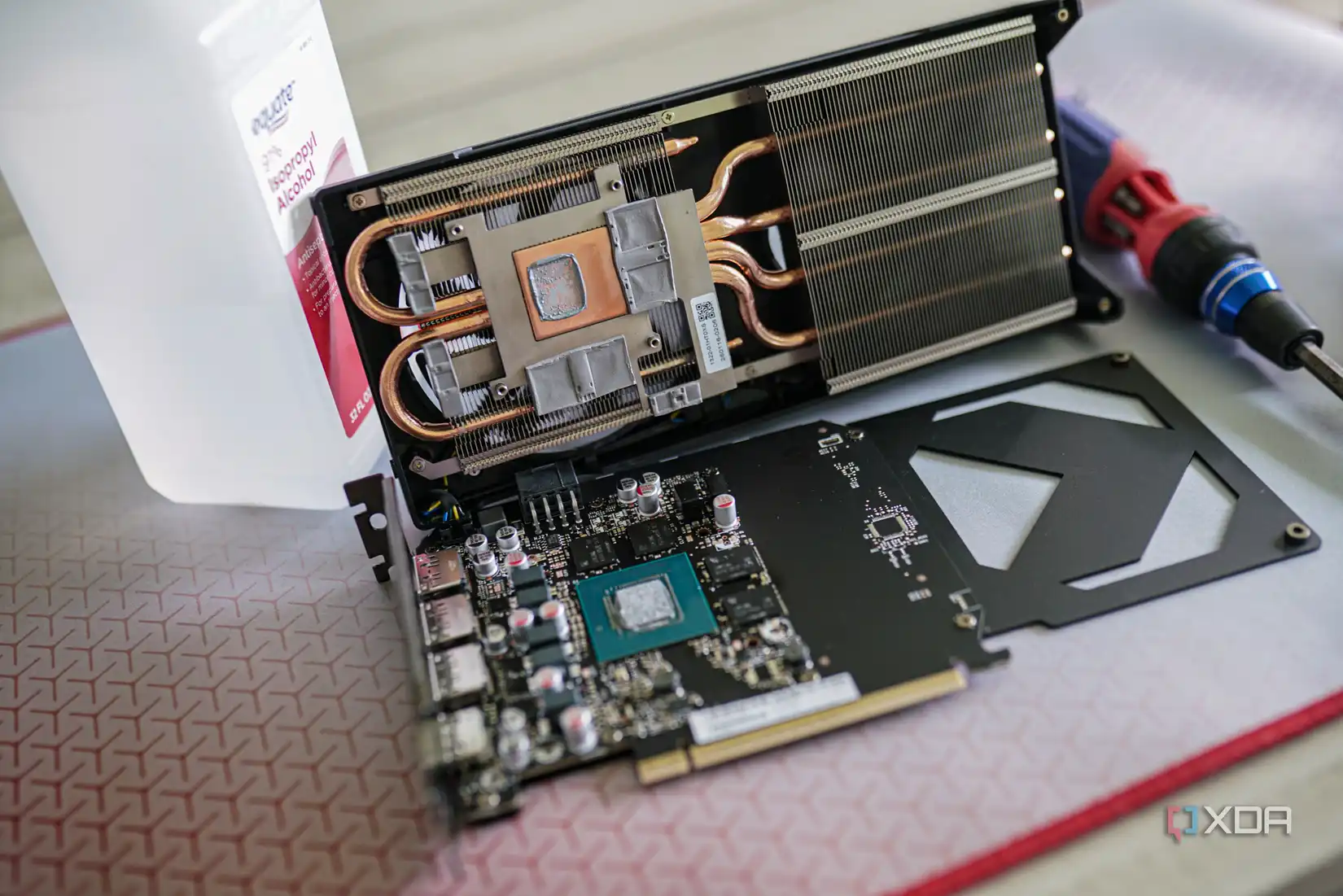

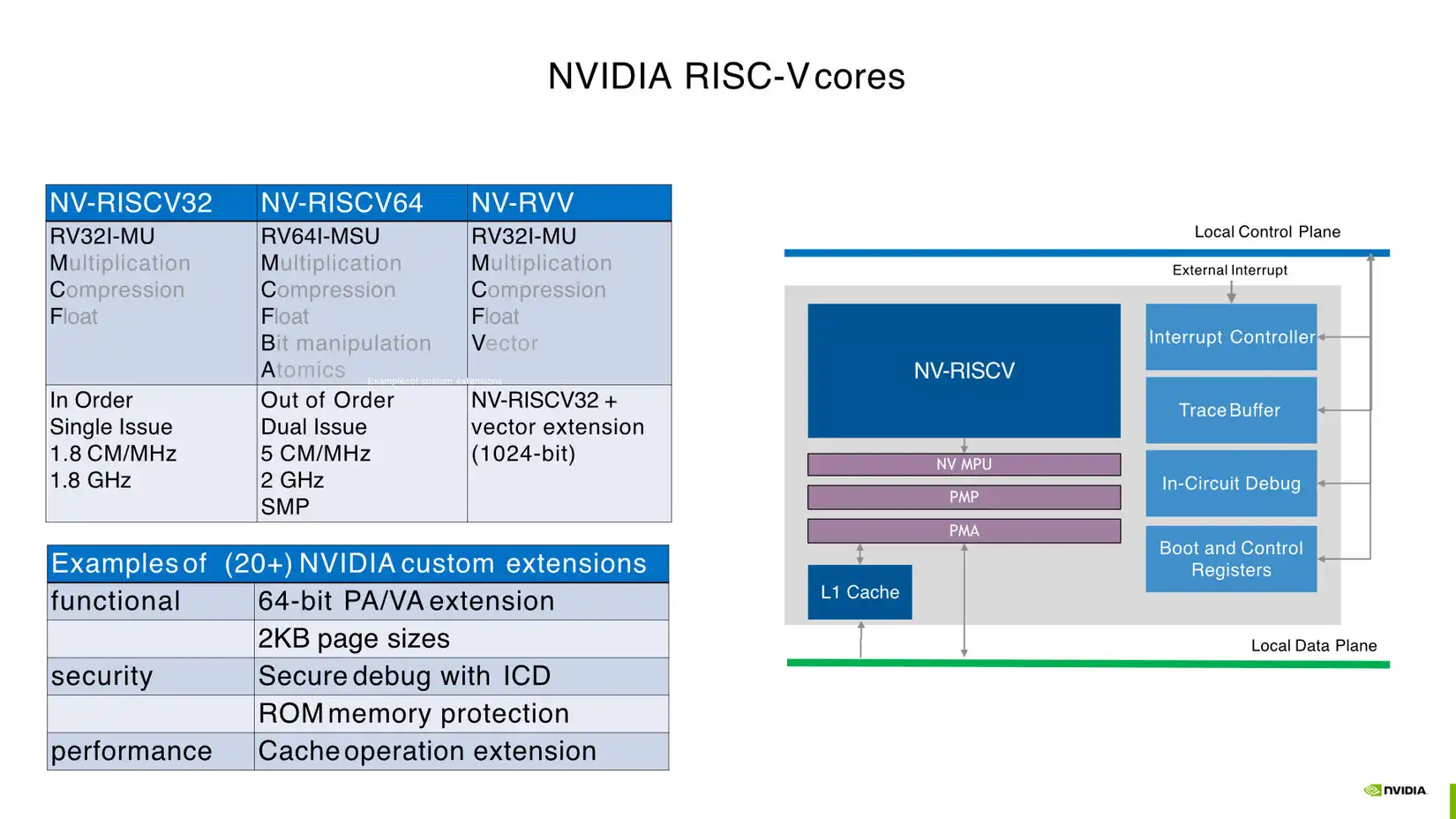

自英伟达从 Turing（图灵）架构及 Ampere（安培）架构开始逐步引入开源的 RISC-V 架构以来，这些被称为 GSP（图形系统处理器）以及各种底层管理单元的轻量级核心就已暗中嵌入到芯片各处。在一块典型的英伟达 GeForce 或 RTX 工作站显卡内部，存在多达数十个专门用途的 RISC-V 辅助核心，分别负责从显存控制器管理、电源与温度监控、安全密码学计算到显示输出管道控制等一系列繁重且精细的底层系统任务。

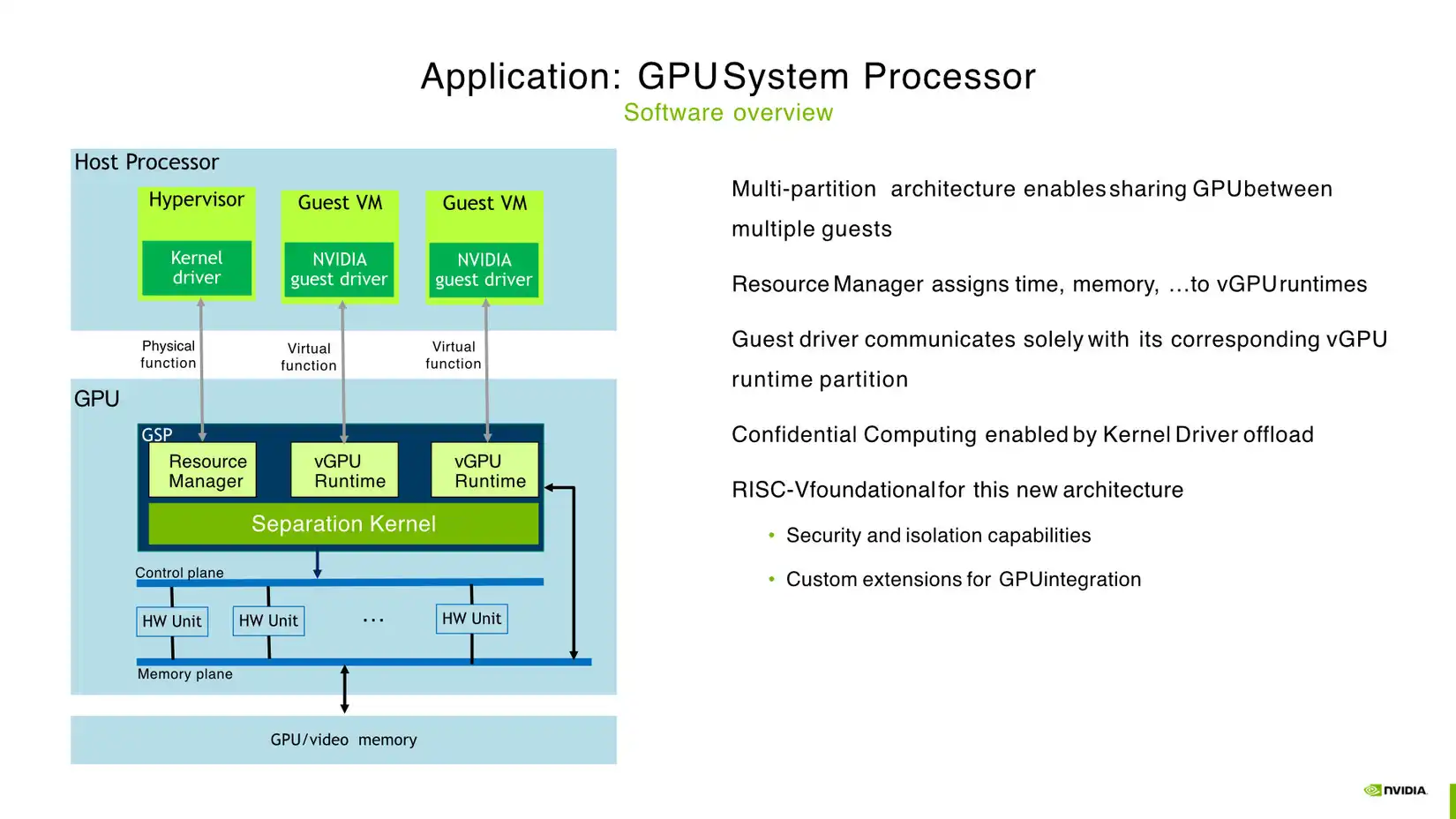

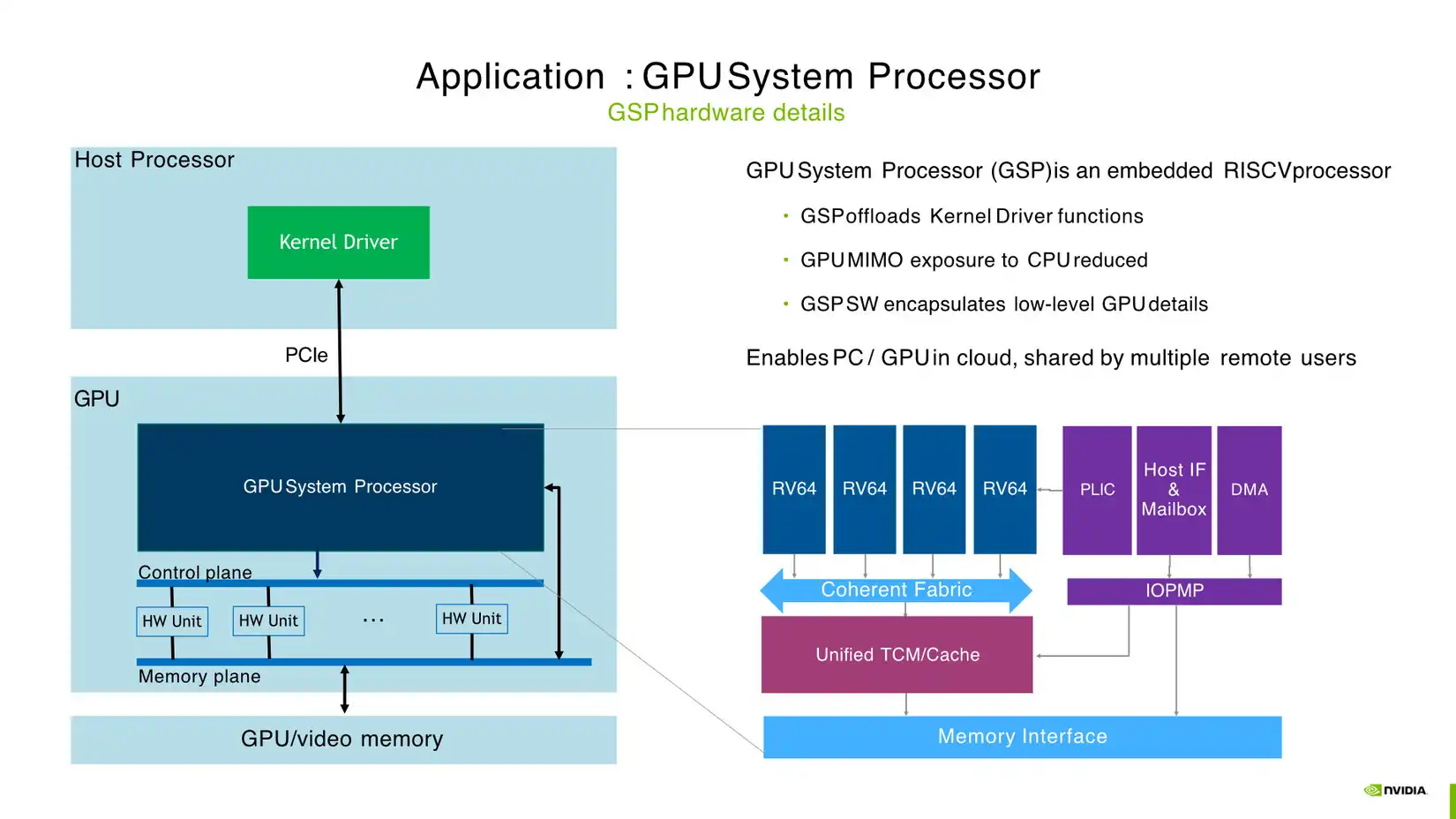

其中最为关键的变化莫过于英伟达对 GSP 固件架构的重构。在早期的显卡设计中，大部分硬件调度与驱动指令的翻译工作均由主板上的系统 CPU 来完成，这不仅占用了主 CPU 的计算资源，还极易引入不必要的系统延迟。如今，英伟达通过将大部分驱动程序的执行逻辑迁移至显卡芯片内部特化的 RISC-V 控制器（即 GSP）上，直接在显卡内部完成了指令的实时调度与管理，彻底解放了宿主机的 CPU 负载并显著降低了图形渲染的响应时延。
除了提升驱动效能，引入大量 RISC-V 核心还极大增强了显卡的安全性与硬件模块化能力。这些轻量级核心运行着高度封闭且经过加密的系统固件，为显卡建立起独立的硬件信任根（Root of Trust），有效阻断了利用恶意驱动程序侵入显卡底层通道的安全风险。同时，借由标准化的 RISC-V 架构，英伟达研发团队能够在无需彻底重构芯片整体逻辑的情况下，快速迭代更新内部微码与底层功能模块。
英伟达 GPU 内部逻辑的演变充分表明，现代显卡早已不再是单纯的并行计算协处理器，而是高度集成了多个专用处理单元的复杂片上系统（SoC）。这种内部深度集成开源 RISC-V 架构的核心设计，不仅是英伟达保持其显卡高效能与技术垄断优势的隐性壁垒，也清晰展现了开源指令集架构在顶级商业半导体产品中作为隐形支柱的巨大价值。
